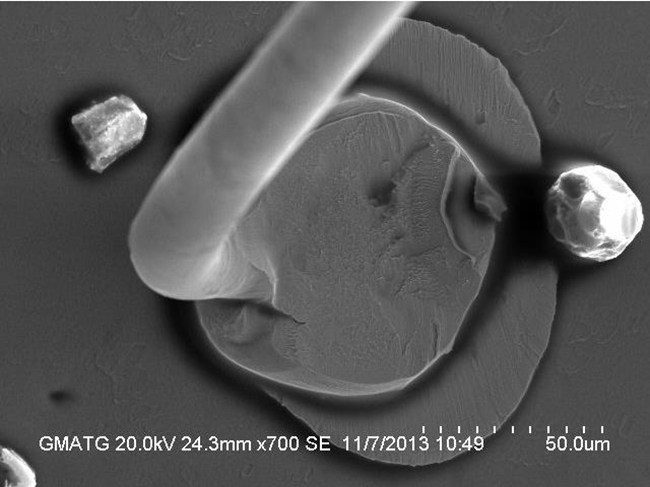

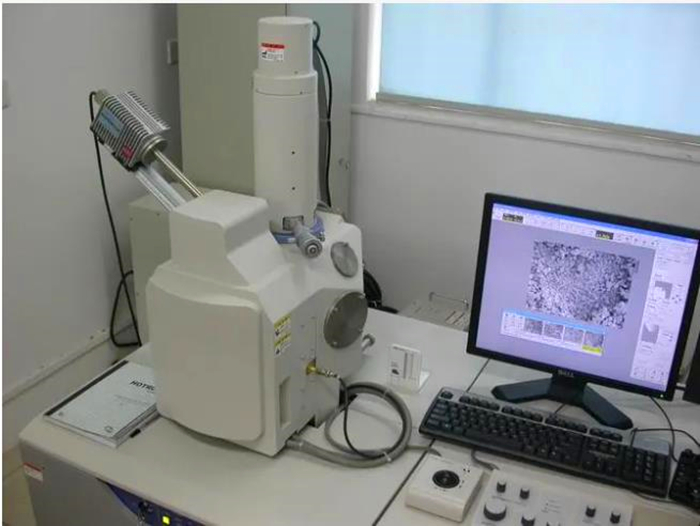

扫描电子显微镜（SEM）是一种介于透射电子显微镜和光学显微镜之间的一种观察手段。其利用聚焦的很窄的高能电子束来扫描样品，通过光束与物质间的相互作用，来激发各种物理信息，对这些信息收集、放大、再成像以达到对物质微观形貌表征的目的。新式的扫描电子显微镜的分辨率可以达到1nm；放大倍数可以达到30万倍及以上连续可调；并且景深大，视野大，成像立体效果好。此外，扫描电子显微镜和其他分析仪器相结合，可以做到观察微观形貌的同时进行物质微区成分分析。
扫描电镜的优点
①有较高的放大倍数，20-20万倍之间连续可调；

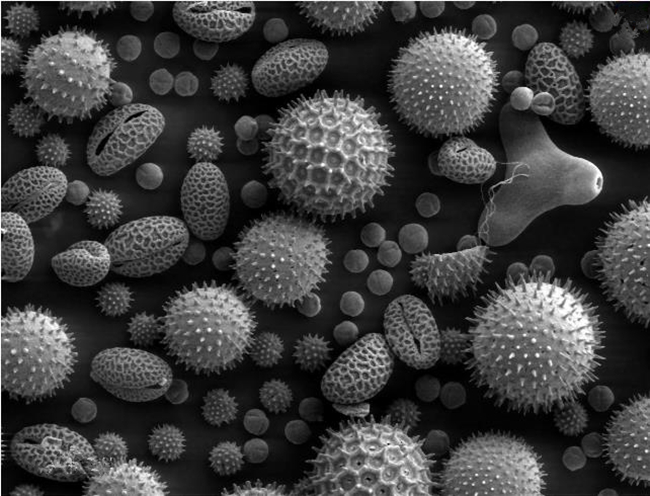

②有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；
③试样制备简单。
影响扫描电镜（SEM）的几大要素
分辨率
影响扫描电镜的分辨本领的主要因素有：
A. 入射电子束束斑直径：为扫描电镜分辨本领的极限。一般，热阴极电子枪的最小束斑直径可缩小到6nm，场发射电子枪可使束斑直径小于3nm。
B. 入射电子束在样品中的扩展效应：扩散程度取决于入射束电子能量和样品原子序数的高低。入射束能量越高，样品原子序数越小，则电子束作用体积越大，产生信号的区域随电子束的扩散而增大，从而降低了分辨率。
C. 成像方式及所用的调制信号：当以二次电子为调制信号时，由于其能量低(小于50 eV)，平均自由程短（10~100 nm左右），只有在表层50～100 nm的深度范围内的二次电子才能逸出样品表面， 发生散射次数很有限，基本未向侧向扩展，因此，二次电子像分辨率约等于束斑直径。
扫描电镜的放大倍数可表示为M =Ac/As式中，Ac—荧光屏上图像的边长；As—电子束在样品上的扫描振幅。一般地，Ac 是固定的(通常为100 mm)，则可通过改变As 来改变放大倍数。
目前，大多数商品扫描电镜放大倍数为20～20,000倍，介于光学显微镜和透射电镜之间，即扫描电镜弥补了光学显微镜和透射电镜放大倍数的空挡。
景 深
原子序数衬度指扫描电子束入射试祥时产生的背散射电子、吸收电子、X射线，对微区内原子序数的差异相当敏感。原子序数越大，图像越亮。二次电子受原子序数的影响较小。高分子中各组分之间的平均原子序数差别不大；所以只有—些特殊的高分子多相体系才能利用这种衬度成像
